자동화시스템계측관리

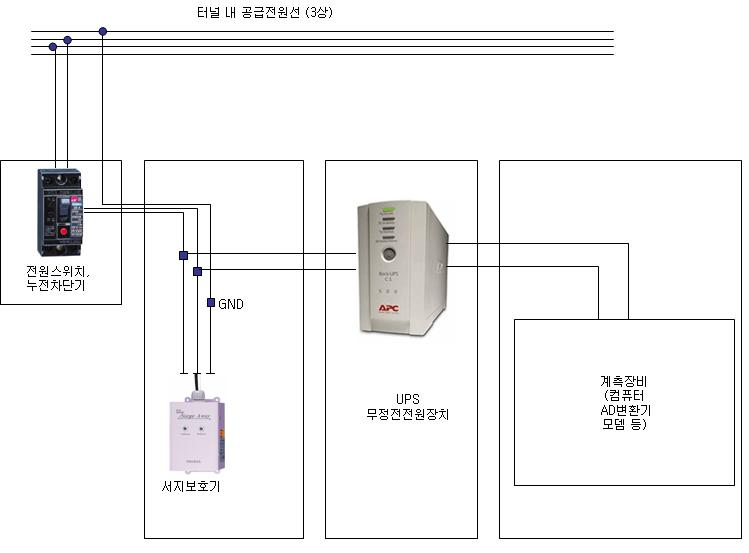

일반 자동화시스템 구성
자동으로 실시간 계측함으로써 신속한 분석, 신뢰도 높음(Data Logger, Multiplexer 등)

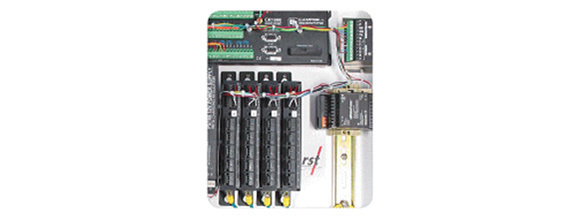

| 항목 | 사양 |
| 제작사 | Campbell(미국) |
| 16개의 아날로그 입력 채널 | 최소 0.33 마이크로 볼트까지 측정 |
| Range | ±5V |
| 작동 온도 범위 | -25℃ ~ +50℃ (선택 -55℃ ~ +85℃) |
| 전원 공급기 | 재충전 배터리, 충전기, 교류-직류 교환 변압기, 알카라인 건전지, 태양전지판 등 |

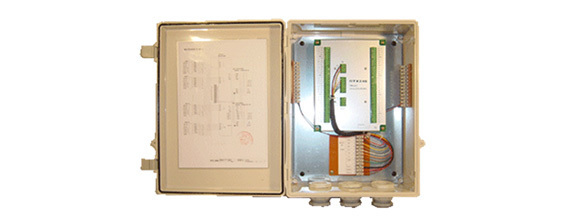

| 확장성 | Mux를 7개 이상을 연결할 수 있고 1개의 Mux에 최대 32개의 센서를 연결 가능 |
| 항목 | 사양 |
| 제작사 | GTC(국내) |
| Channel | 32 Channel |
| 허용온도범위 | -25℃ ~ +50℃ |
| 전원공급 | Data logger에서 공급 |
교량구조물 계측관리(교량유무선 원격관리시스템)
건물경사계, 토압계, 변형률계, 하중계, 온도계, 1,2축가속도계, 처짐계 등
시공 중 교량구조물의 이상변위 측정을 통한 시공 안정성 확인
시공완료 후 효율적인 구조물 유지관리를 위한 데이터 수집
수집된 데이터를 통한 교량 구조물 안정성 파악
안정성 파악을 통한 교량 유지관리를 위한 시점 선정 및 유지보수 시기 결정

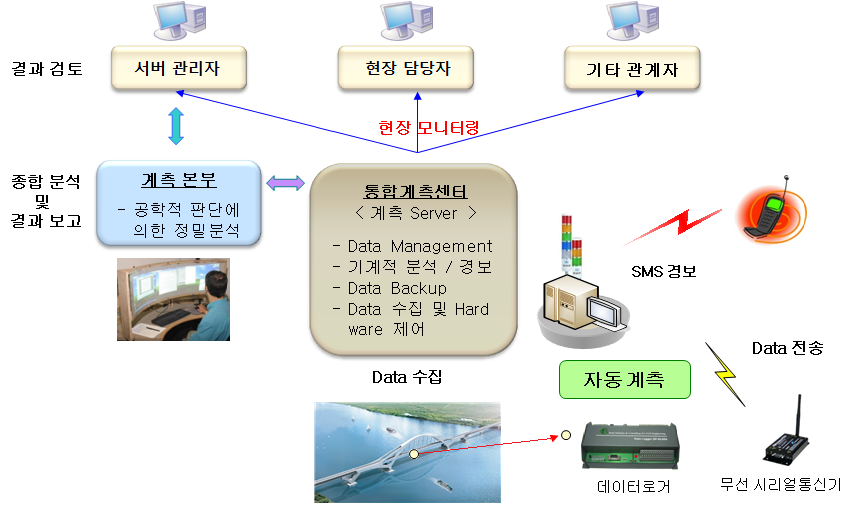

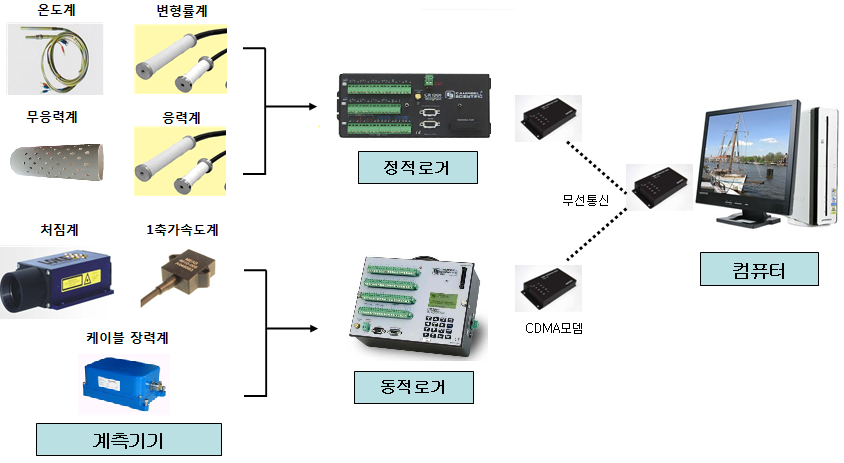

자동화계측 System의 기본구성
계측 System 흐름

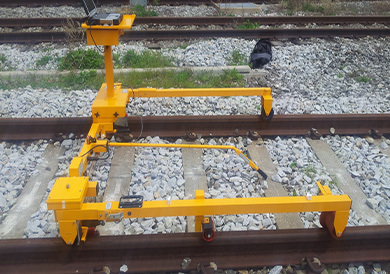

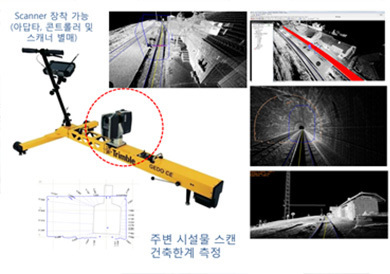

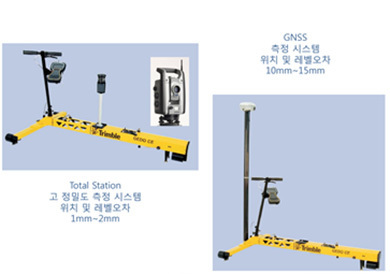

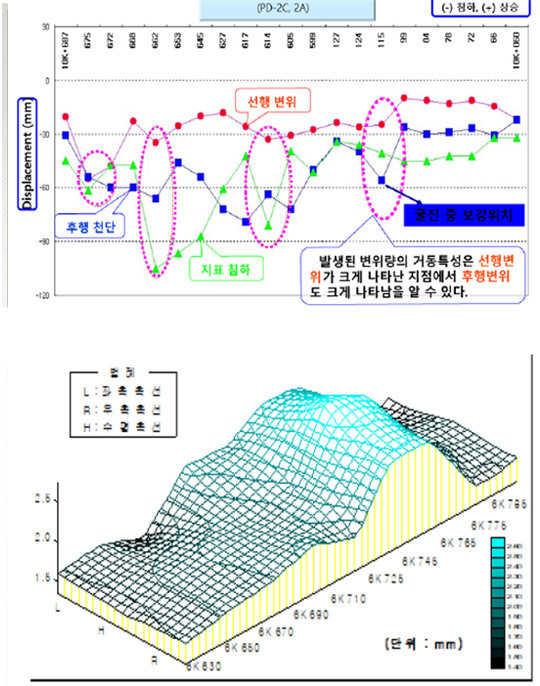

레일변형측정(자동화 시스템)
인접 굴착 공사에 따른 지하철 및 철도 등 궤도(선로)의 안전도를 판단
LoRa 기술을 이용한 무선 계측 시스템
LoRa는 10km 이상의 넓은 서비스 범위를 제공하며, 초당 최대 수백 kbps 이하의 속도로 데이터를 전송하는 저전력 무선 광역 통신망(LPWAN) 기술입니다. 주로 사물 인터넷(IoT) 전용 네트워크로 활용되며, 수도·가스·전기 검침, 자전거 도난 방지 등의 용도로 사용됩니다.
LPWAN 기술은 저전력으로 장거리 통신을 가능하게 하며, 크게 비면허 주파수 대역을 사용하는 기술(LoRaWAN, SIGFOX)과 이동통신 면허 대역을 활용하는 기술(LTE-MTC, NB-IoT)로 나뉩니다. LoRaWAN과 SIGFOX는 ISM(산업·과학·의료) 대역을 사용하여 비교적 저렴하게 구축할 수 있으며, LTE-MTC와 NB-IoT는 이동통신 네트워크를 기반으로 보다 안정적인 연결을 제공합니다.

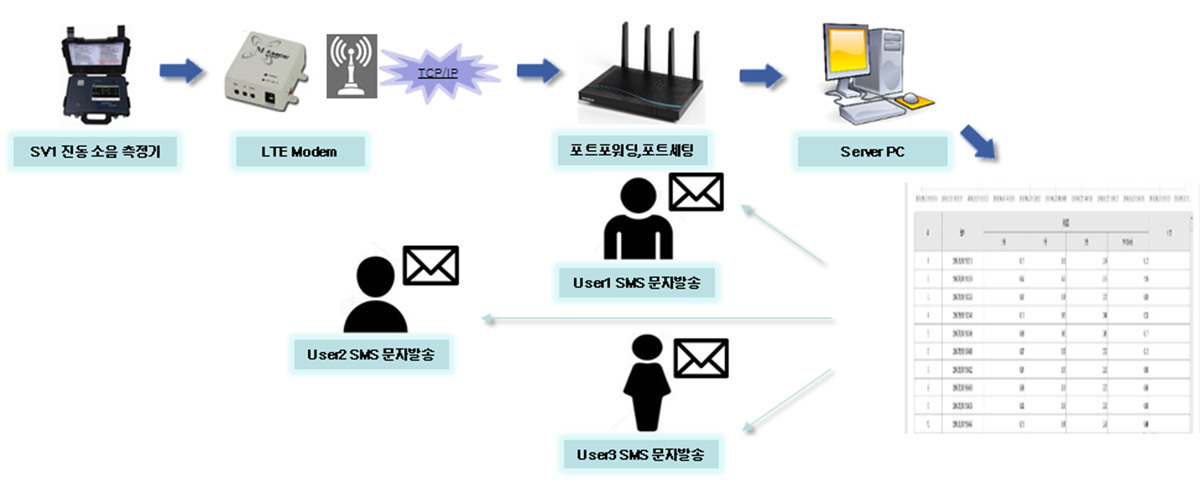

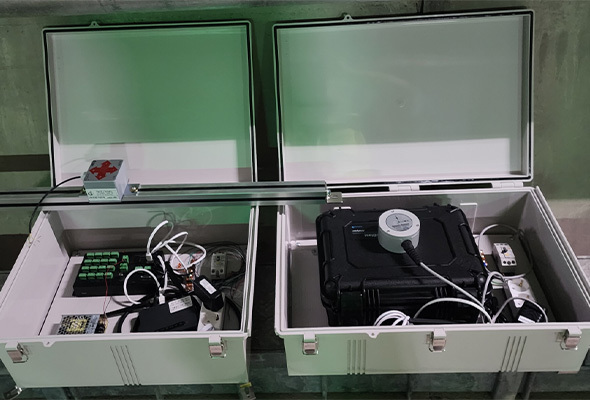

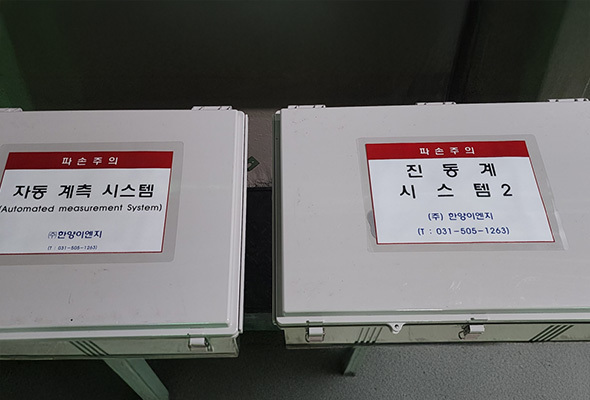

진동소음측정계 자동화
방식: CDMA 모뎀 통신 및 LTE 또는 Wi-Fi 방식으로 비용이 저렴
원격으로 데이터 수신 시간 조정 가능 (시간, 분, 초 단위로 수신 Interval 조정 가능)
최대 100대 원격 자동 가능
원격으로 트리거 레벨 및 측정 시간 등 변경 가능
데이터 수신 시에도 측정 가능
데이터 수신 시 통신 장애로 장비 RE-SET 불필요 (측정 모드 및 통신 모드 동시 실행 가능)
기본 4G 용량으로 측정 불가 발생 우려 없음
웹프로그램 구축 필요

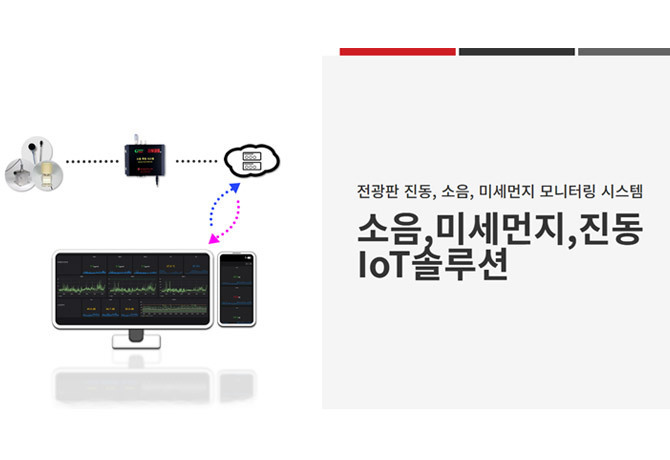

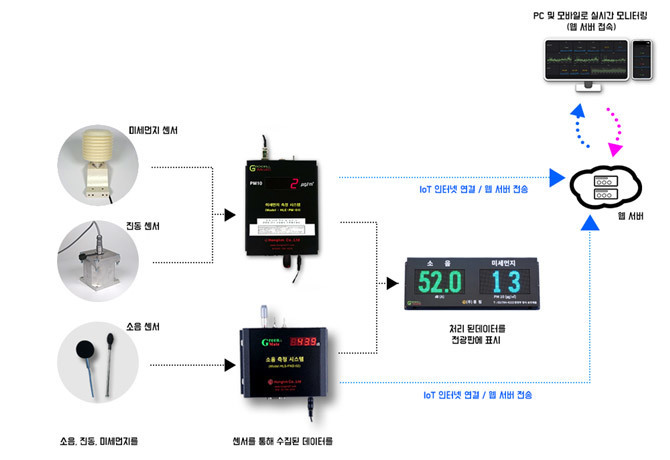

소음, 미세먼지, 진동 IoT 시스템
㈜홍림과 협업하여 현장내외 LOT기반 소음,미세먼지,진동솔루션으로 모니터링 시스템을 운영 중에 있습니다.

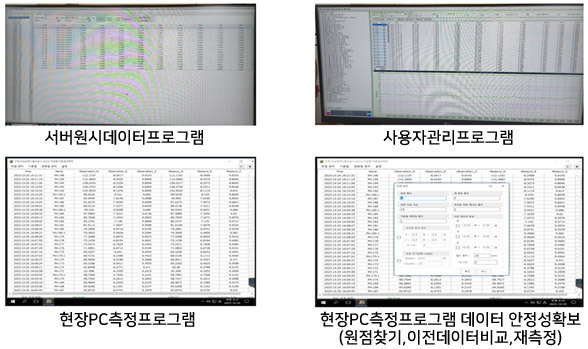

자동 광파 시스템

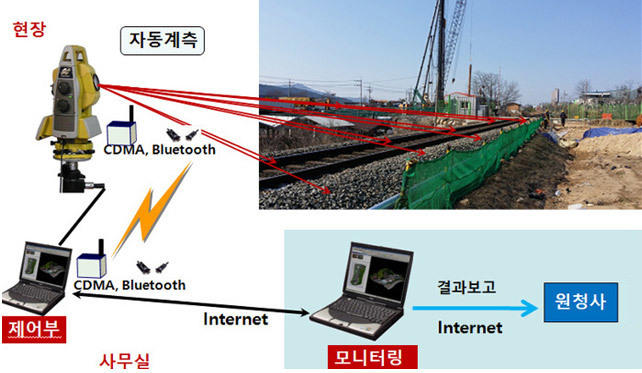

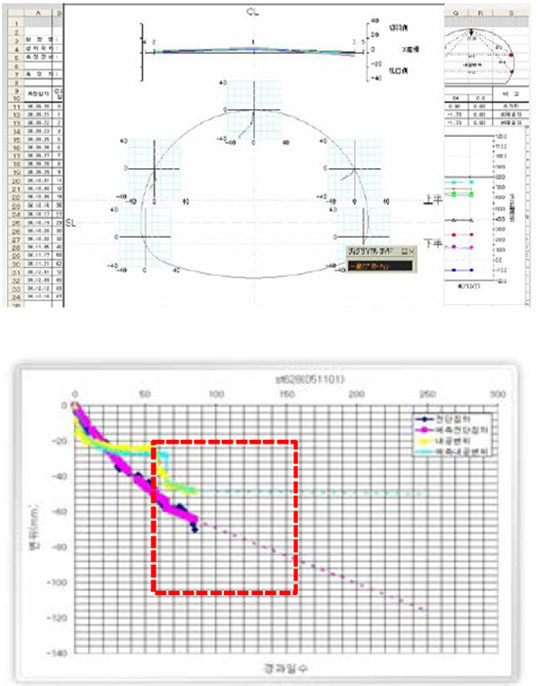

광파기를 이용한 터널붕괴, 도로침하, 교각변위(기울기), 철도침하, 사면변위 등 광파기 모니터링 계측을 실시함으로써 사용자는 리스크를 재빨리 감지하고 미연에 방지 대책을 강구할 수 있습니다.

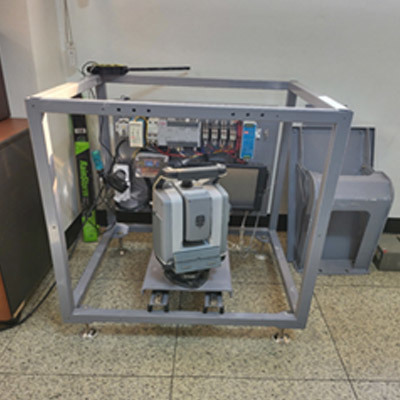

자동광파측정슬라이딩세트

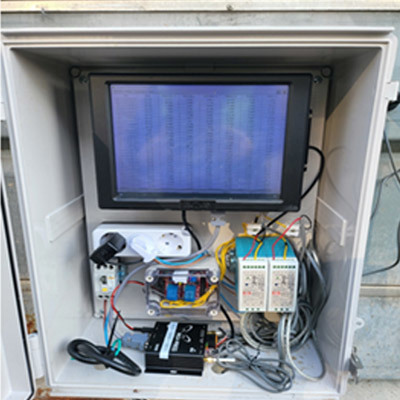

자동광파측정로거박스

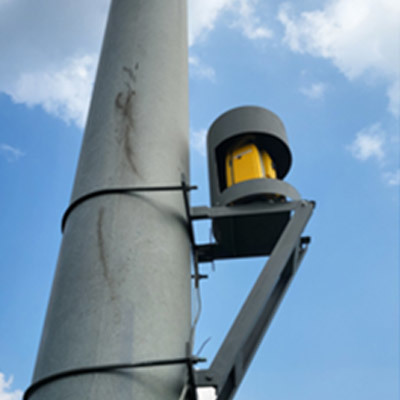

토탈스테이션설치

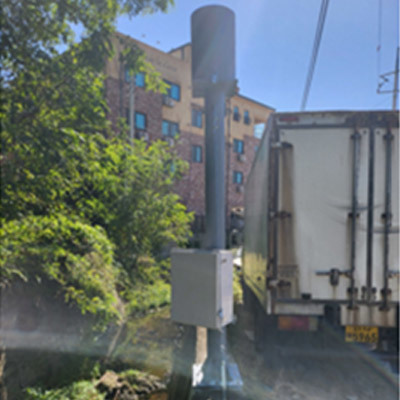

토탈스테이션용 로거박스설치
자사데이터서버 스마트자동매입형 터널 무인계측시스템
기존 터널계측시스템의 경우, 사람에 의한 매뉴얼 수동조작으로 진행작업을 함에 따라, 유지보수 포인트가 많고, 광범위 현장일 경우 적용이 힘들다.
따라서, 자사는 스마트자동매입형 터널무인계측시스템 및, 측정용 SW를 추가하여, 전범위를 포용 가능한 광범위 무선 모뎀을 포함한 HW 및 SW를 개발하려고 한다. 해당 장비가 개발된다면, 전국 인프라에서 사용가능한 터널, 교각, 다리, 도로등 모든 건설사업에서 사용가능함으로 시장선점이 가능할 것으로 판단된다.

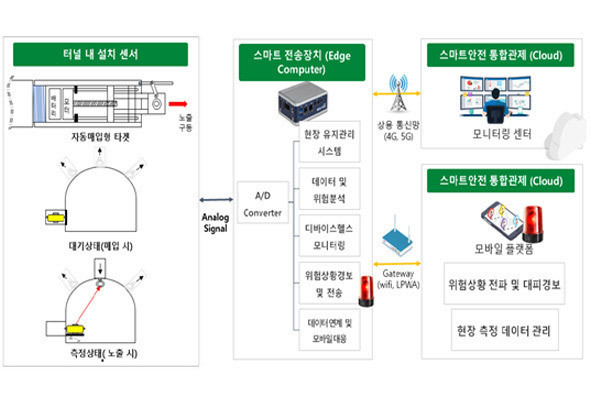

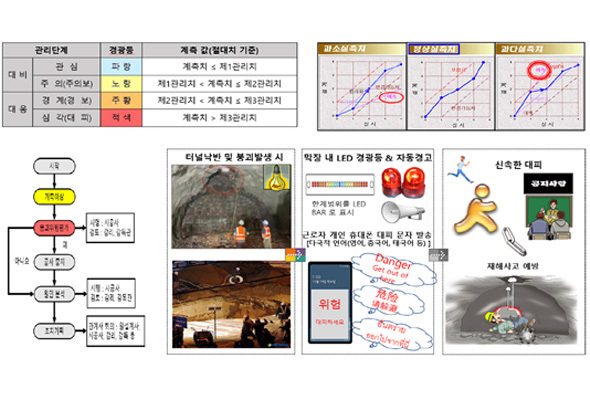

스마트경보장치 및 단계별 대응체계

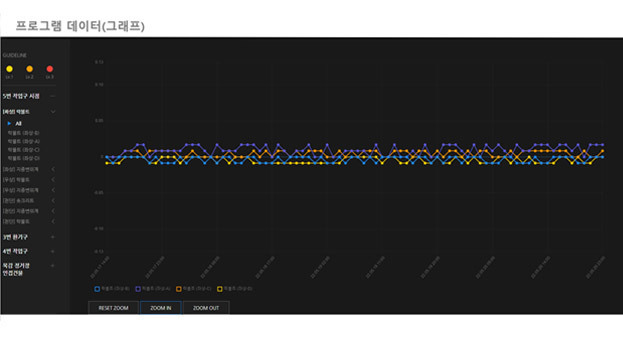

S/W경향분석 프로그램

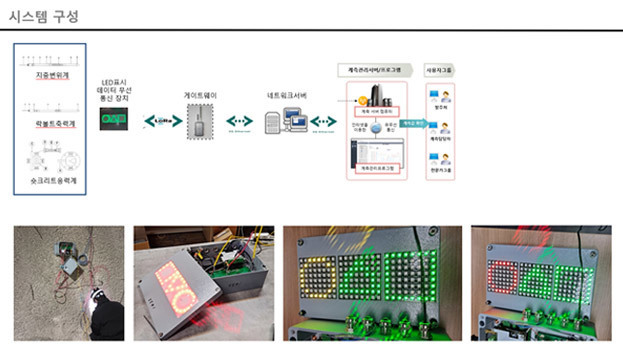

LoRa 무선 통신 최적화
극한 환경을 극복하는 네트워크
건설 현장의 철근 구조물과 토사는 전파 장애의 주범입니다. 900MHz LoRa 통신은 뛰어난 회절성과 투과율로 지하 심부 굴착 구간에서도 끊김 없는 데이터 전송을 보장합니다.
보안성 : 전용 프로토콜을 통한 보안 강화
비용 : 통신사 상용망 미사용으로 통신비 제로

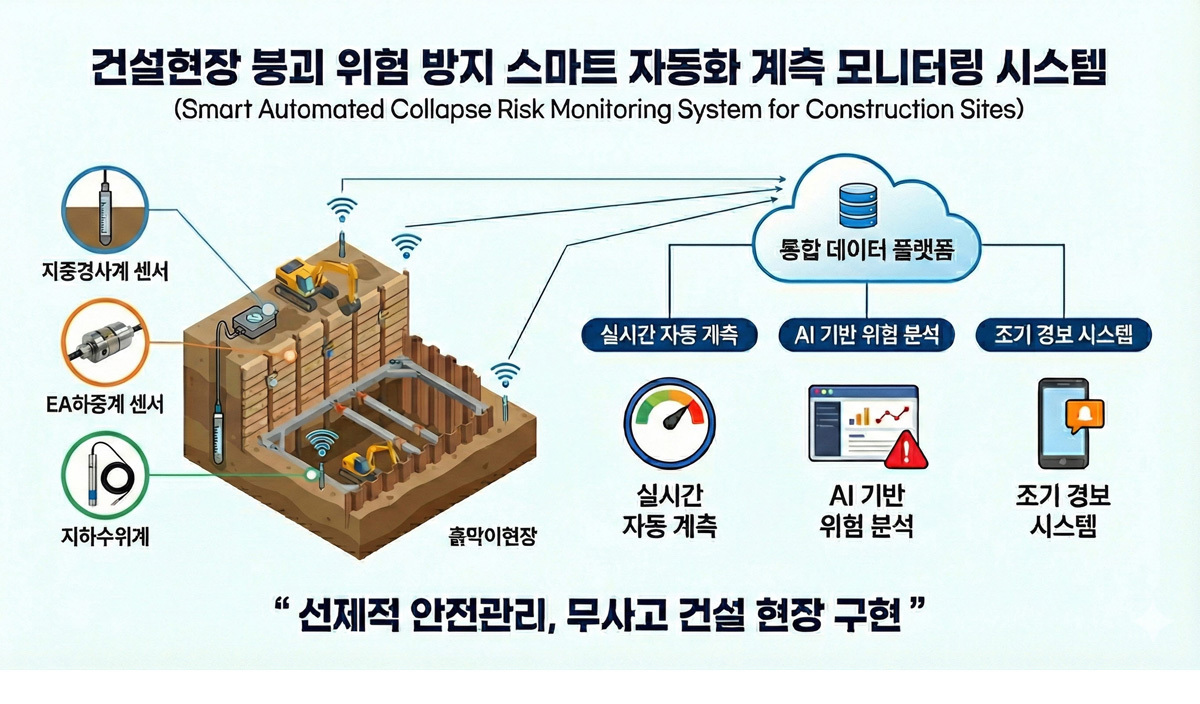

데이터 신뢰성과 구조해석 연동

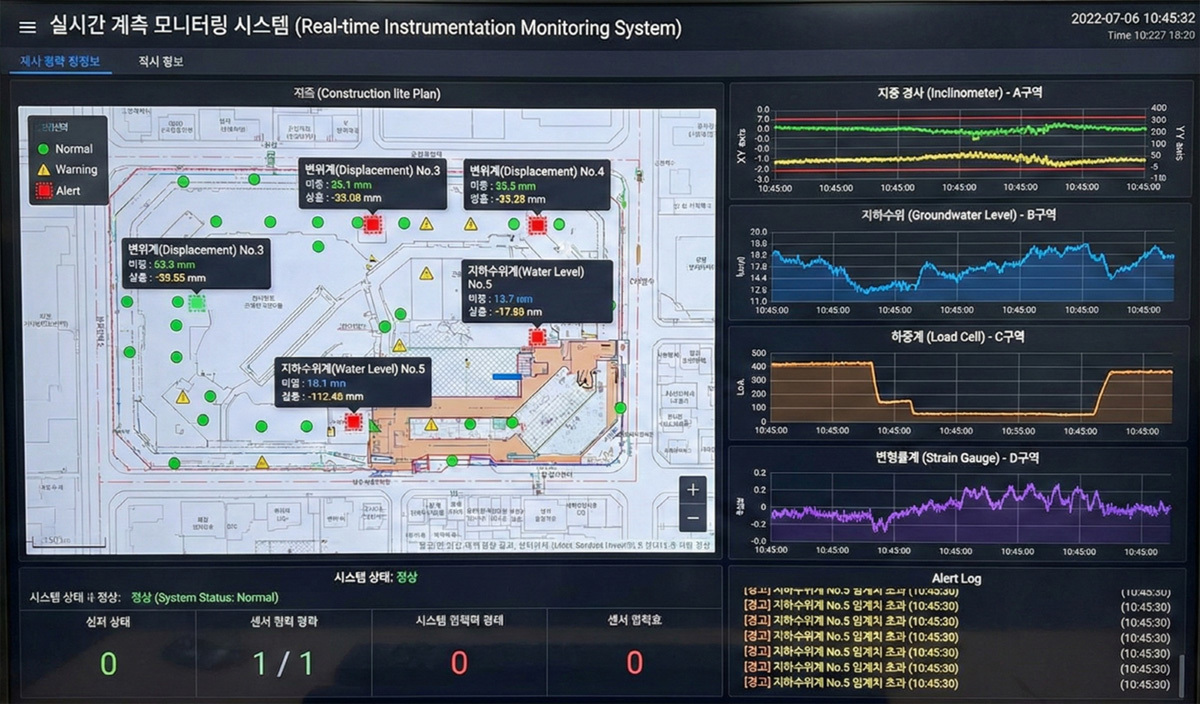

실시간 계측 vs 설계 해석
단순 수치 표시를 넘어 설계 시 수행된 구조해석 데이터(SUNEX 등)를 플랫폼에 업로드하여 실제 거동과 정밀 비교합니다.
지반의 거동이 설계 범위를 초과하기 전 선제적 대응이 가능한 디지털 트윈 기술을 구현합니다.
